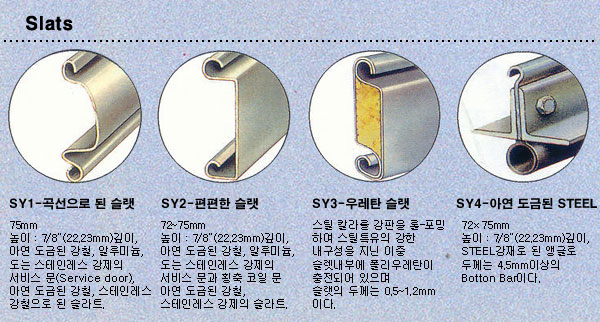

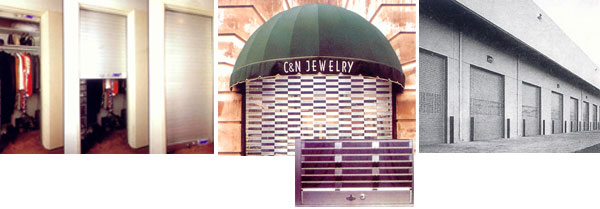

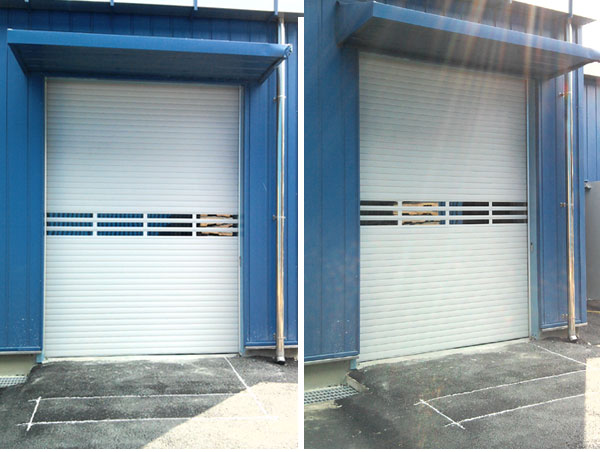

◎ AL SLAT은 두께가 1.6T 이상인(SY시리즈)알루미늄 및 스틸로서 연동식이면서 전면이 평평한 압출성형 및 롤 포밍된 제품이다.(STL SLAT는 두께가 1.6T 이상인 아연도금된 철판으로 전면이 평평하고 롤 포밍된 제품이다. 청동산화 처리된 알미늄과 스텐레스제품도 나와 있다.)
◎ 가이드 레일은 압출성형 알루미늄 및 스틸앵글로 부드럽고 조용하게 작동할 수 있도록 제작된 제품이다.(아연도금형 또는 스테인레스 강철)
◎ 가이드에는 분해식 조립 방법을 선택하여 보수 기밀성을 유지하는 제품을 구성하였다.
◎ SHAFT(배럴)는 두께가 4½0.D 이상인 구조식 강펄 파이프로 제작되었으며 26"센터위에 스터드 러그로 고정되어 홈이 나 있는 분리형 파스너를 낄 수 있다. 커튼 스타터 슬롯은 러그 위에서 당겨 통에 고정시키면 간단히 설치할 수 있다.
◎ 기름칠을 하여 포장한 스프링 조립물은 통안에 들어있으며 압축 스프링을 설치하여 배럴 사용이 편리하게 만들었다.
◎ 간단히 래치트를 단 내부 챠징 시스템으로 설치가 간단하다.
◎ 배럴의 스프링 끝에 분해식 플러스 디스크 베아링 집이 있어 스프링 조립물 관리가 간단하다.
◎ 커튼과 통 조립물 설치를 돕는 브라켓판은 최소 10게이지의 열침수 아연도금 강철로 제작하여 플랜지를 댄 후드 연결용 설치 표면을 이용할 수 있게 만들었다. 연속 사용이 가능하도록 드라이 사이드 브라켓에서는 볼베아링을 부착했다.
◎ 모든 롤링 카운터 셔터들에는 분해식 조립방법을 선택하여 언제든지 정확한 부품교환이 가능하다.






커튼
○ 슬렛 : 냉간압연과정을 거친 스틸을 인터락(Interlock)시켜 커튼을 만든다.
○ 게이지 : 18,20,22,24 게이지
○ Endlocks : 슬렛의 형태를 일정하게 유지하고 가이드에서 빠지지 않게 한다.
○ 도금 : 아연코팅

바텀트랙(Bottom Track)

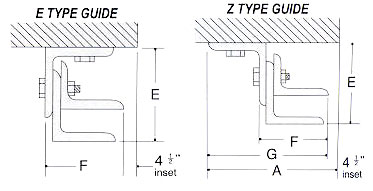

가이드/앵글
○ 가이드/앵글 : 가이드는 스틸 앵글을 사용하며 앵글의 두께는 최소 3mm이상의 앵글을 쓴다.
○ 가이드깊이 : 도어의 폭(W)에 따라 슬렛을 끼우고 자유롭게 움직이면서 빠지지 않을 만큼의 적당한 깊이의 가이드를 사용한다.

내풍압
○ 스틸 롤업 도어는 20p/sec의 풍속에 견딜 수 있도록 설계되어 필요에 따라 그보다 높은 풍속에도 견딜수 있게 설계될 수 있다.

브라켓 플레이트
○ 브라켓 플레이트 : 커튼과 도어의 수평을 위해 최소 6mm 두께의 플레이트를 사용한다.
○ Drive End Bracket Plate볼 베어링을 부착한다.

스프링
○ 스프링 : 원활한 도어 작동을 위해 도어무게의 25%이상의 무게데도 견딜 수 있게 설계되었으며 기름을 발라 원통 파이프안에 설치한다.
○ 스프링 장력 : 스프링 장력은 브라켓 플레이트 끝의 텐션 휠(Tension Wheel)을 이용하여 알맞게 스프링 장력을 조정한다.
○ 볼 베어링 : 파이프안의 샤프트의 마모를 막기 위해 설치한다.

후드
○ 후드 : 재질은 스틸과 스텐레스 및 스틸을 쓰며 외부에 스틸인 경우 도장처리하여 사용한다.

작동

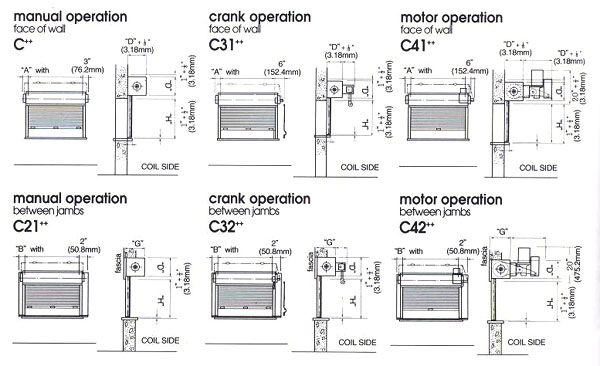

○ 푸쉬업, 체인호이스트 또는 전기를 이용하는 방법이 있다.

잠금장치
○ 푸쉬업 도어의 슬라이드 볼트, 전력을 이용한 잠금장치 체인을 이용한 핸드 체인 락(Hand Chain Lock), 커튼 양쪽 끝에 설치하는 패드 락(Pad Lock)등이 있다.

가이드레일 설치방법
